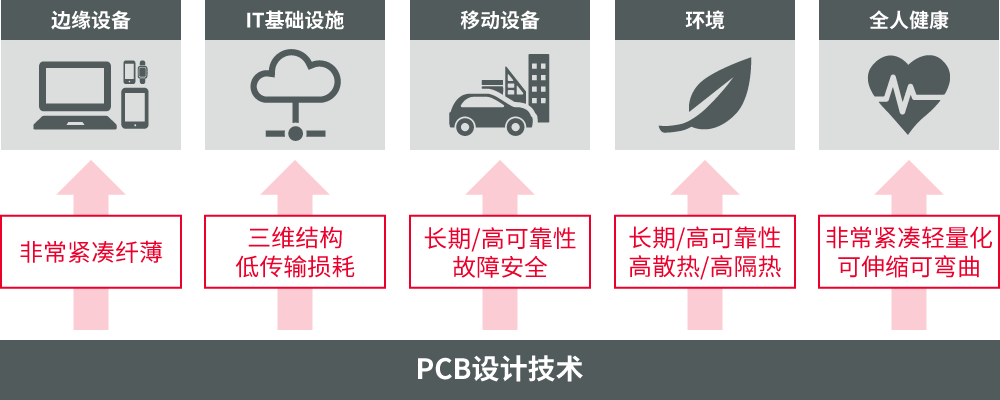

村田的PCB设计技术优势在于能够适配针对不同市场定制的多元化模块，这得益于其布局设计技术——该技术融合了通过开发多类模块所积累的周边技术。

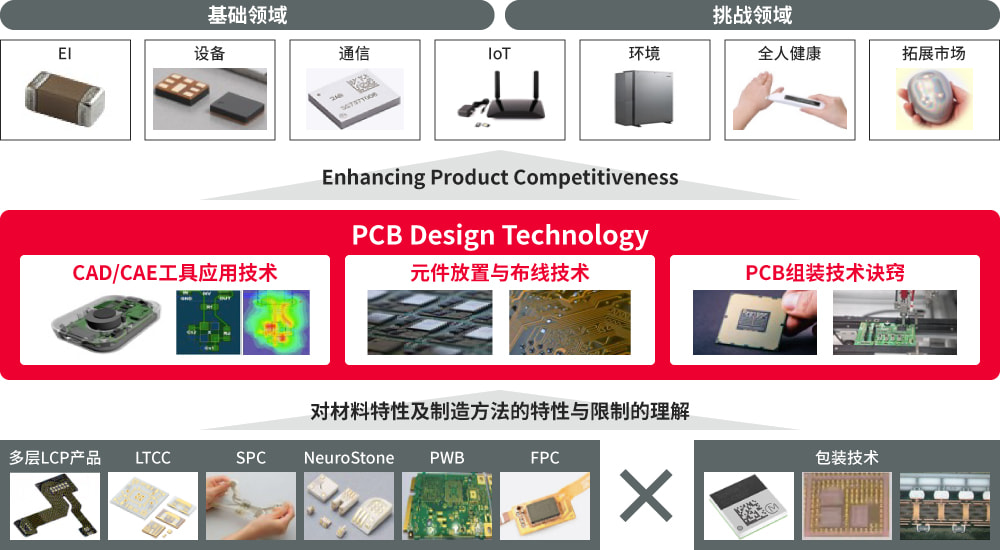

除常规印刷电路板（PWB）外，村田还充分发挥其自主研发制造的多层陶瓷基板（LTCC）和多层LCP产品的特别特性，结合前沿的封装技术，实现PCB设计技术，从而塑造出村田模块产品的特别优势。为实现这一目标，村田利用CAE工具分析验证基板材料的物理特性及制造工艺如何影响模块产品的电气与物理性能。基于设计规则与制造规则的关联性，对基板结构（层数与厚度）、元件布局及布线路径进行优化。此外，在开发周边技术并融入较先进创新的同时，村田还向相关技术部门提供反馈，同时兼顾PCB设计视角的优势与不足。这种方法强调在制造实践中保持平衡的视角。

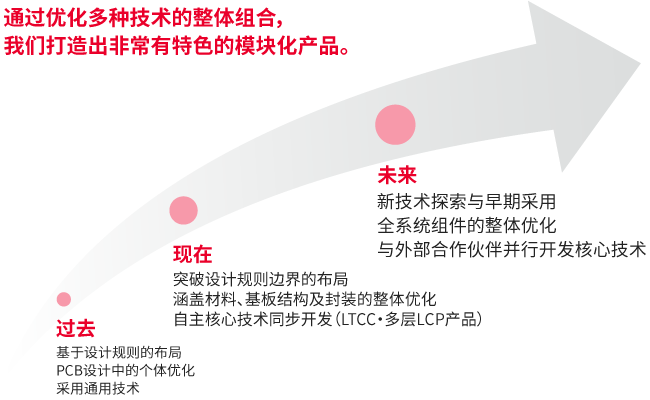

因此，综合考虑周边技术的布局设计技术的积累与优化，正是村田制作所PCB设计技术的特色所在，也是支撑其丰富模块产品系列竞争力的关键优势。
