概要

  • 通常,无机材料技术指通过调控金属氧化物、氮化物、铁氧体等无机材料的结构与成分,以获得所需电学、磁学及力学性能的技术体系。
  • 村田的无机材料技术涵盖范围宽广,包括用于多层陶瓷电容器(MLCC)的介电陶瓷、压电材料、半导体材料和磁性材料。
  • 村田在无机材料技术领域的优势在于运用专有技术准确控制陶瓷材料的粒径、成分及微观结构,从而实现高性能、高可靠性的电子元件制造。以代表性介电材料BaTiO3(钛酸钡)为例,通过微粉化、烧结工艺及核壳结构优化,显著增强其电性能与耐热性,推动多层陶瓷电容器实现小型化与电容增大。
  • 村田的无机材料技术通过实现介电元件与镍(Ni)内部电极的薄型化及多层化,推动多层陶瓷电容器的微型化与电容增大。材料微型化与均质化确保了可靠性,其中介电设计需具备抗还原性,这对镍电极的应用尤为关键。材料技术的进步——如粉末精炼及片材成型过程中的表面平滑化——进一步增强了产品性能。

村田的无机材料技术

技术解析

村田的无机材料技术涵盖介电材料、压电材料、半导体材料及磁性材料等多元陶瓷材料,通过专有技术实现高性能、高可靠性的电子元件制造。

介电材料技术:利用高介电常数的钛酸钡(BaTiO3)等材料,形成多层陶瓷电容器的介电层。该层是决定电容器电容和耐压特性的关键核心材料。

压电材料技术:该技术具有将压力或振动转换为电信号,或将电信号转换为机械振动的功能。采用锆钛酸铅(PZT)等压电材料,其压电特性和温度特性均根据应用需求进行设计。它为超声波距离传感器和精细控制微致动器等应用提供了基本功能。

半导体材料技术:其电阻值会随温度、电压等外部环境因素变化。将物理信号转换为电信号。半导体陶瓷(例如用于NTC(负温度系数)热敏电阻的氧化物)通过准确控制材料成分实现高精度温度测量。它们大量应用于汽车、工业和医疗领域的传感和控制应用。

磁性材料技术:利用磁性特性实现能量转换和噪声遏制。我们专注于铁氧体磁性材料,针对特定应用优化磁导率、饱和磁通密度和损耗特性。在电感器和EMI(电磁干扰)抑制滤波器中实现高效能的电力转换和高频噪声遏制。

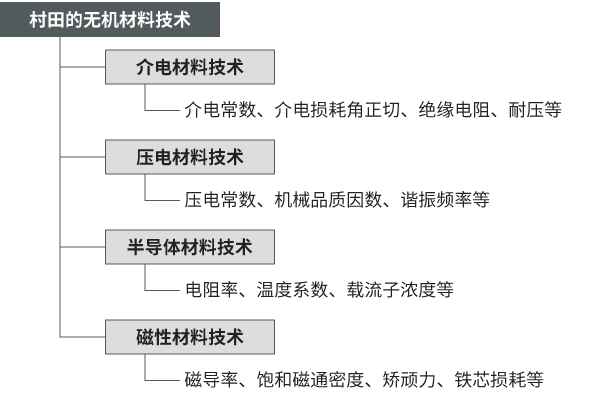

村田无机材料技术系统图

技术优势

村田在无机材料技术领域的优势,在于运用专有技术准确控制多类陶瓷材料的粒径、成分及微观结构,从而制造出高性能、高可靠性的电子元件。

典型代表是多层陶瓷电容器中使用的钛酸钡(BaTiO3)介电陶瓷。该材料通过将高纯粉末微粉化至亚微米级,经压制成型或片材成型后,在精细控制的窑炉中烧结实现致密化与均质化,从而确保稳定的电性能和耐热性。

其核心特性在于陶瓷颗粒内部的核壳结构:铁电核心被非铁电外壳包裹。添加剂通过固溶法融入外壳,壳核体积比显著影响材料性能。通过优化烧结条件与添加剂用量可增强材料性能。例如在壳层中固溶稀土元素镝(Dy)能平坦化电容的温度特性曲线,并延长元件使用寿命。

包括这种核壳结构在内的先进微观结构控制技术,在实现多层陶瓷电容器更薄层与更高电容方面发挥着不可或缺的作用。

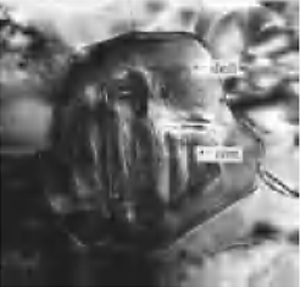

核壳结构示意图

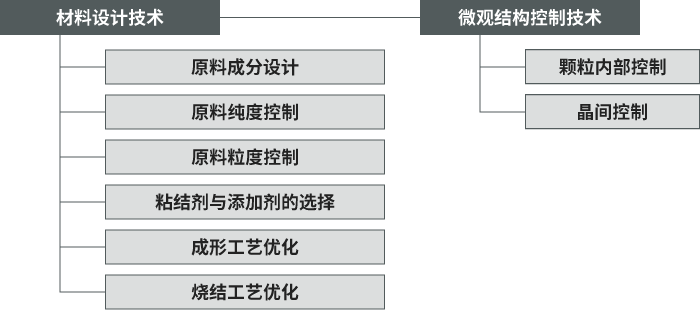

材料设计与微观结构控制的基础技术

技术的发展

村田的无机材料技术推动了多层陶瓷电容器的微型化与电容增大。支撑这一进化的核心技术包括介电元件与镍内电极的薄膜及多层成型工艺。实现这些技术需依赖介电材料与内电极材料本身的微型化与均质化。

薄膜工艺过程中,材料不均匀性与异常区域的出现成为显著挑战。通过持续改进微加工与均质化技术以增强材料品质,我们确保了产品可靠性。关键在于:设计出高抗还原性的介电材料,成为采用低成本镍内电极的核心突破点。

此外,构成多层陶瓷电容器的所有材料技术——包括介电材料与镍粉的精炼均质化、介电薄膜成型过程中的基板表面平整化——的协同进化,使产品性能实现了飞跃性提高。

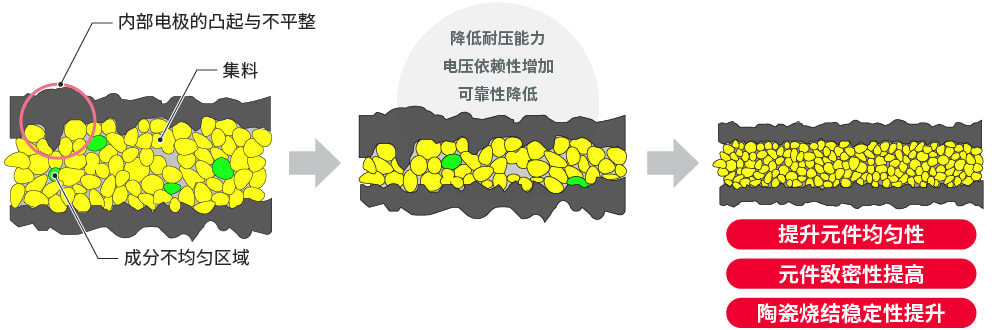

介电层与镍内电极的减薄与多层化技术

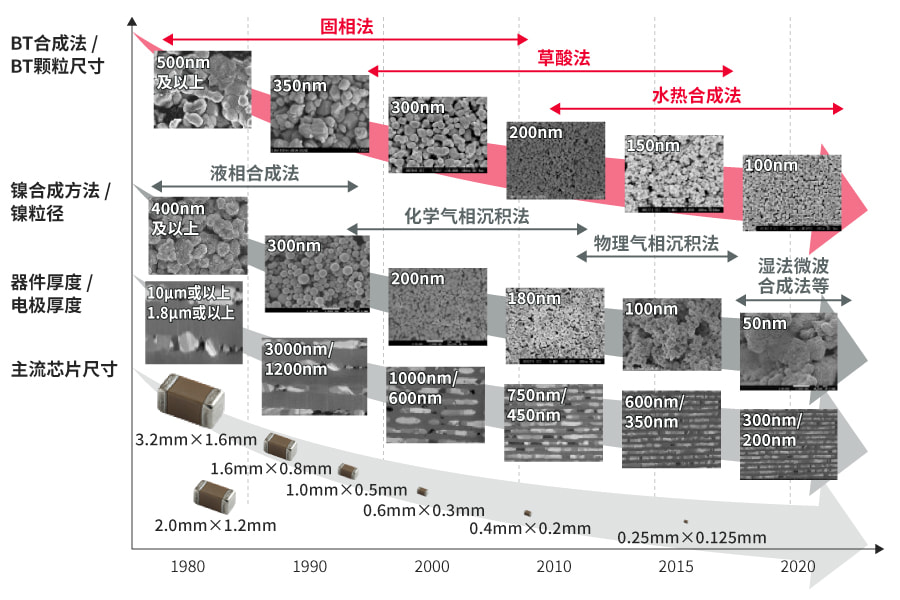

电介质层/镍粉的演进:实现MLCC微型化与高电容
