生产技术 薄膜微细加工技术

村田薄膜微细加工技术通过纳米级加工精度控制电子元件内部微结构，很大限度发挥压电材料、介电材料及半导体材料等功能材料的原有特性。

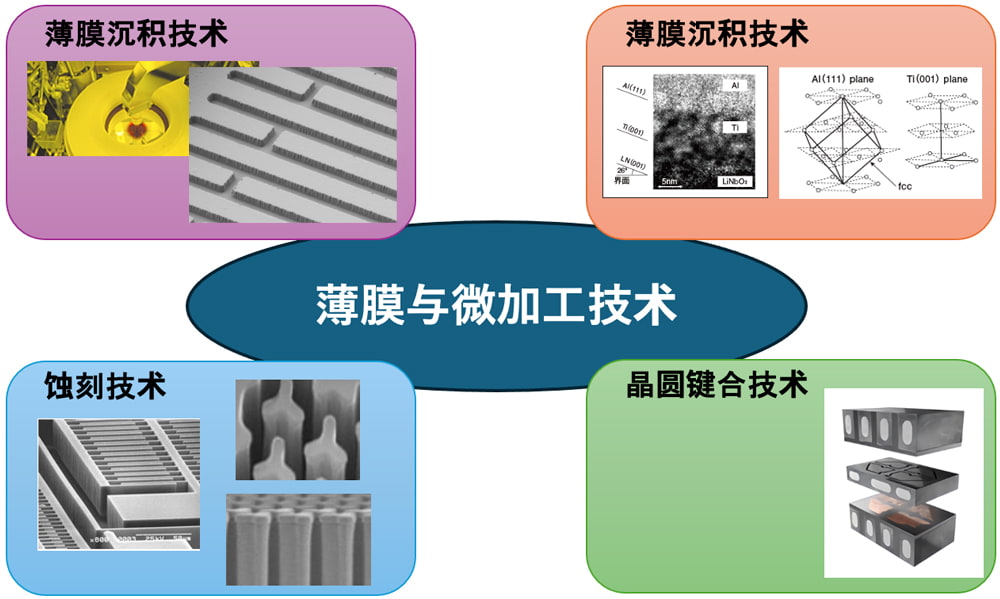

该技术由两大支柱构成：材料沉积技术与微结构加工技术。

沉积技术：根据应用需求选择并组合真空沉积、溅射、化学气相沉积等方法，构建具备优良均匀性、附着力和结晶度的薄膜。这种先端的沉积控制很大限度地发挥了压电和半导体材料的固有功能，在通信和传感应用中实现了高性能。

加工技术：通过光刻、蚀刻、晶圆键合、深沟槽等工艺，形成复杂的亚微米级叠层结构与三维架构。这使得精细电极布局与三维机械结构得以集成于元件内部，在保持或增强性能的同时实现微型化。

此外，通过结合自主研发的专有工艺，我们实现了竞争对手难以企及的精细内部结构。该方案有助于兼顾电子元件的高性能与微型化。

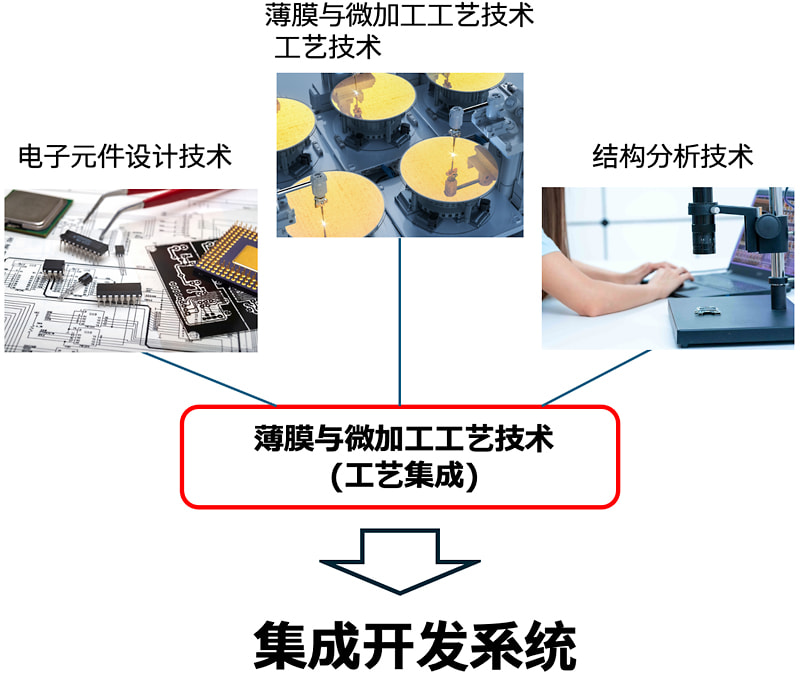

村田在薄膜与微加工领域的优势在于其一体化开发体系。该体系紧密融合电子元件设计技术、薄膜微加工工艺技术及结构解析技术，以工艺集成作为核心，实现整体优化。我们融合了通过多样化电子元件生产积累的现有工艺与新开发的专有工艺，横向整合现有设备资源。这使得能够迅速重组针对特定应用和材料的生产流程，在产品开发中实现速度与成本效益的双重提高。

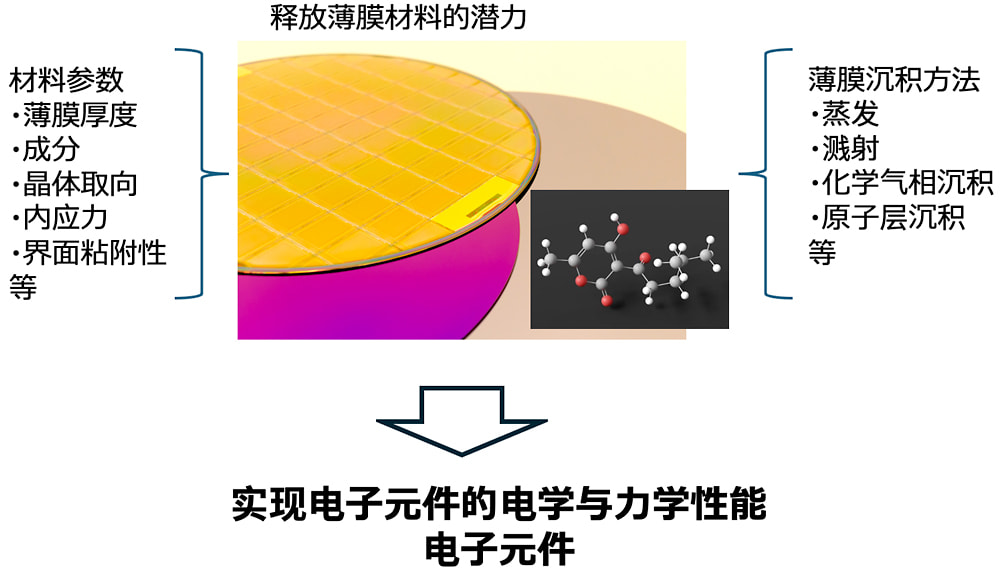

此外，为尽可能发挥电子元件所需特性，释放薄膜材料潜在潜力的工艺优化能力至关重要。村田针对每种材料精细设计沉积与加工条件，综合控制膜厚、成分、晶体取向、内应力及界面附着力。具体而言，根据原料特性与应用需求，合理选用蒸发沉积、溅射、化学气相沉积及原子层沉积等沉积方法。同时将预处理清洗、表面活化及退火等热处理工艺，以合适的顺序与条件组合实施。此工艺可同时实现高水平的结晶性与界面品质，确保电子元件所需的电学及机械性能稳定发挥。该技术能充分发挥压电材料、半导体材料等材料的固有功能，即使在亚微米级结构中仍能保证高性能与高可靠性。

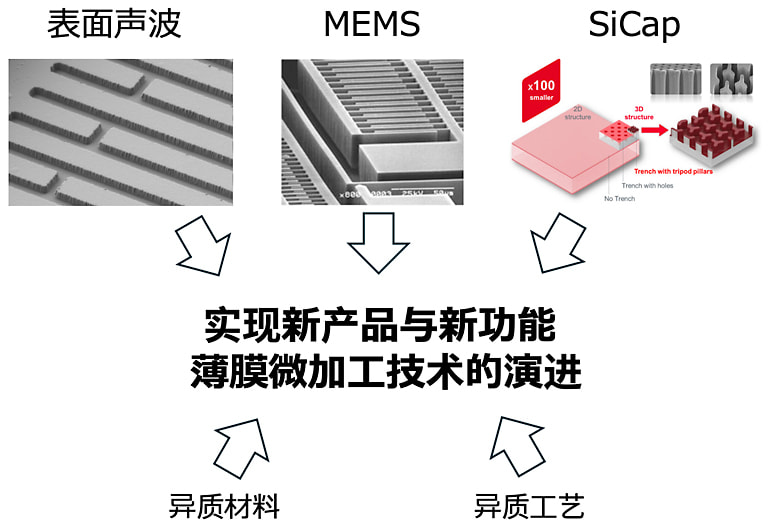

村田薄膜微细加工技术的发展，不仅追求微型化，更致力于实现满足市场需求的电子元件功能。从SAW滤波器的初始阶段起步，我们通过高精度图案化技术与薄膜材料晶体结构控制，建立了增强频率特性稳定性与功率处理能力的基石技术。近年来，我们掌握了以三维立体加工为核心的惯性MEMS传感器制造技术，以及采用共形介质薄膜形成的硅电容器制造技术。这进一步丰富了我们的技术组合。声表面波滤波器、MEMS传感器和硅电容器这三大支柱技术正推动着我们技术领域的拓展。我们以新材料导入和工艺强化为起点，持续积累阶段性的技术演进。

目前，器件设计、工艺技术和分析技术协同合作，将现有技术与以工艺集成为核心的新型专有工艺相结合。我们建立了能够迅速为每种产品重新配置最适合各产品的生产流程的系统。未来，我们将推进异质材料与工艺的进一步集成，同时开发新型材料沉积技术。我们将持续提高竞争力，同时响应不断变化的市场需求。
