技术的实用案例～产品介绍～以村田技术实力与长期业绩为优势的日本制造多层LC滤波器系列

概要

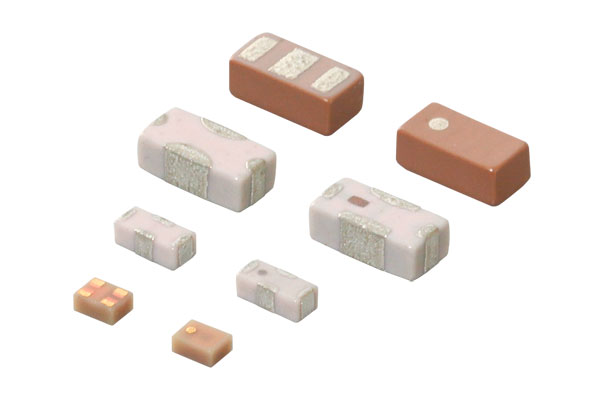

村田的多层LC滤波器系列由叠合陶瓷片构成，其中嵌入电感器（L）与电容器（C）。我们提供多功能产品，包括滤波器、双路器、耦合器及平衡-不平衡转换器，旨在满足不断演进的通信标准需求。
本系列的核心优势在于实现日本本土一体化生产。通过运用专有的CC共烧技术，我们不仅能提供紧凑低矮的产品阵容，更能灵活调整特性参数。
面对安装空间限制、多频段需求以及通信技术进步带来的新挑战，村田多层LC滤波器系列始终以灵活迅捷的姿态持续应对。

村田的多层LC滤波器系列是在陶瓷片上形成电感器与电容器，并利用多层结构中电学共振原理的产品。

产品线涵盖：阻隔不需要的频率信号、仅传输所需信号的LC滤波器、分离两个频率的双路器、分流射频信号用于功率监测的耦合器（定向耦合器），以及实现平衡/非平衡电路阻抗转换的平衡-不平衡转换器。

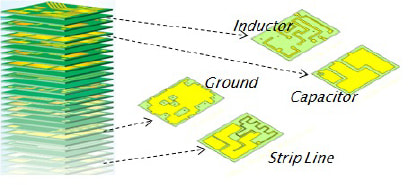

制造工艺涉及在掺入玻璃成分的陶瓷片上形成电感器和电容器的电路图案。将这些薄片进行叠层、压制、烧结、切割，并镀覆外部电极以完成产品。

玻璃成分的加入使低温烧结成为可能，从而可在内部布线中采用导电电阻低的铜（Cu）。使用铜可抑制离子迁移，实现低损耗和出众的电气特性。

通过将电感器与电容器集成于单一封装并采用多层结构，实现了产品微型化。

村田的多层LC滤波器系列完全在日本制造，确保高质量并抑制性能差异。
我们专有的CC共烧技术实现了紧凑且低矮的设计，同时灵活的特性微调功能有助于提高设计效率。

一体化制造：通过在日本国内管理和制造从设计、材料选择到采购、生产、销售和服务的全部流程，我们实现了稳定的质量和更小的性能差异。

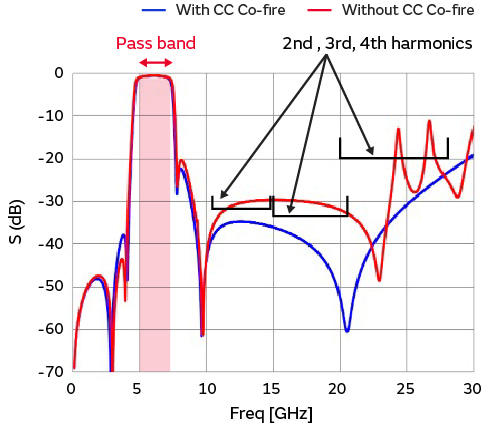

紧凑低矮：CC共烧技术是村田专有的、可同时烧结最多三种不同陶瓷材料的技术。该技术使兼具小型化、低插入损耗与高衰减特性之高性能滤波器得以实现。
通过将陶瓷片厚度缩减至竞争对手的一半以下，我们打造出纤薄产品，显著增强其作为模块嵌入式元件的适用性。

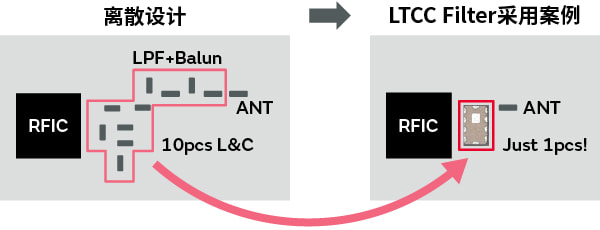

特性微调：通过调整内部电感器或电容器图案，可方便实现频带或特性的小幅调整。由于电感器和电容器集成于单一封装内，不需要进行客户匹配调整。这简化了设计流程，减少了元件差异，并提高了空间利用率。
丰富产品线：我们提供涵盖300MHz至40GHz频段的独立滤波器、双路器、耦合器等丰富产品线，可为Wi-Fi^TM及射频电路提供全套滤波解决方案，助力实现更有效的元器件选型。
