生産技術 薄膜・微細加工技術

ムラタの薄膜・微細加工技術は、圧電体・誘電体・半導体などの機能性材料が持つ本来の特性を最大限に引き出すため、電子部品内部の微細構造をナノ単位の加工精度で制御する技術です。

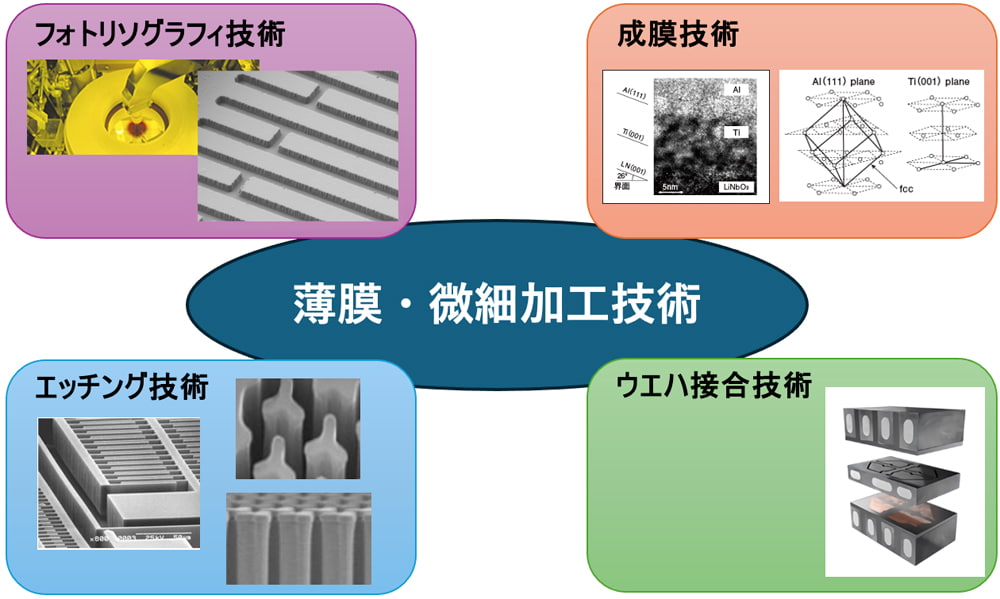

この技術は、材料の「成膜技術」と微細構造の「加工技術」という2つの柱から成り立っています。

成膜技術：真空蒸着・スパッタリング・CVDなどを用途に応じて選択・組み合わせ、均一性・密着性・結晶性に優れた薄膜を構築します。この高度な成膜制御により、圧電材料や半導体材料などが持つ固有の機能を最大限に発現させ、通信やセンシングといった用途で高い性能を実現しています。

加工技術：フォトリソグラフィ・エッチング・ウエハ接合・深掘り加工などを駆使し、サブミクロン単位の複雑な積層構造や立体構造を形成します。これにより、部品内部に高度な電極配置や立体的な機械構造を組み込み、小型化しながら性能を維持・向上させることが可能です。

さらに、これらの技術に加えて、自社開発の独自プロセスを組み合わせることで、他社では実現が難しい緻密な内部構造を実現し、電子部品の高性能化と小型化の両立に貢献しています。

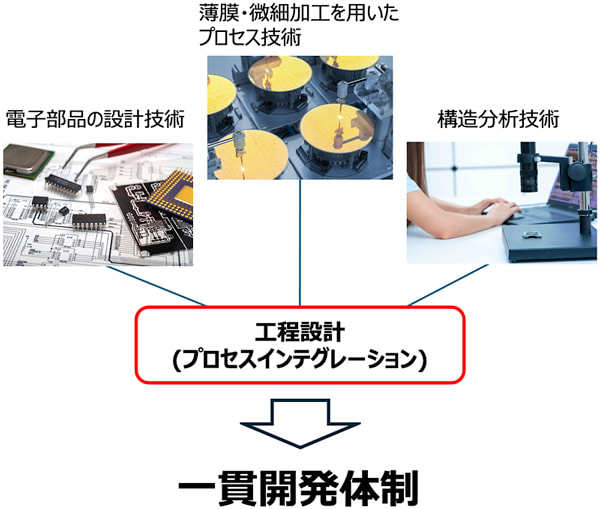

ムラタの薄膜・微細加工技術の強みは、電子部品の設計技術、薄膜・微細加工を用いたプロセス技術、構造分析技術が緊密に連携し、工程設計（プロセスインテグレーション）を核に全体最適を実現する一貫開発体制にあります。多様な電子部品の製造で培った既存プロセスと新規の自社プロセスを、既存設備を横断的に組み合わせて用途・材料に応じた生産フローへ迅速に再構成する対応力により、新商品開発のスピードと経済性を両立しています。

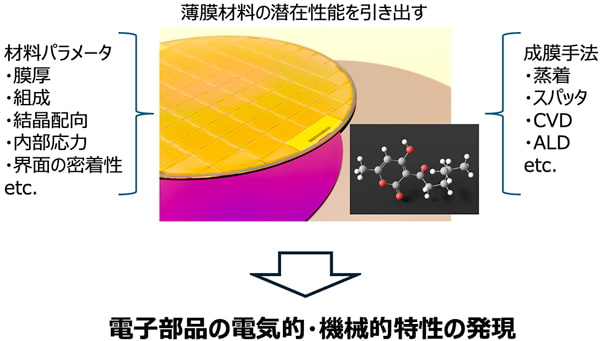

また、電子部品に求められる特性を最大限に高めるには、薄膜材料の潜在性能を引き出すプロセス最適化力が不可欠です。ムラタでは、材料ごとに成膜・加工条件を緻密に設計し、膜厚・組成・結晶配向・内部応力・界面の密着性を総合的に制御します。具体的には、蒸着・スパッタ・CVD・ALDなどの成膜手法を材料・用途に応じて適切に選択し、前処理洗浄や表面活性化・アニールなどの熱処理を最適な順序と条件で組み合わせることで、結晶性と界面品質を同時に高水準で確保し、電子部品に求められる電気的・機械的特性を安定して発現させています。この技術により、圧電材料や半導体材料など、それぞれが持つ特有の機能を最大限に発現し、サブミクロン単位の微細構造でも高い性能と信頼性を確保しています。

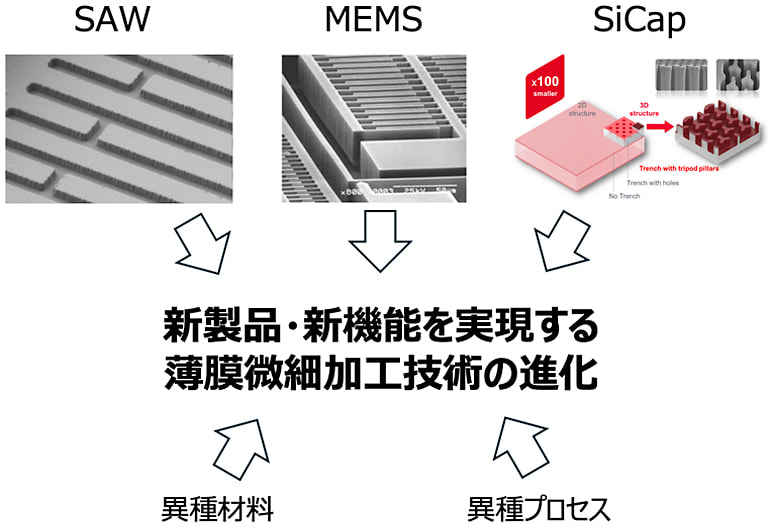

ムラタの薄膜・微細加工技術は、単なる微細化の追求ではなく、市場ニーズに応える電子部品の機能実現を目的として進化してきました。初期はSAWフィルタを起点に、高精度パターニングと薄膜材料の結晶構造制御により周波数特性の安定性と耐電力性能を高める基盤技術を確立しました。近年では、デバイス構造の三次元立体加工を核とする慣性力MEMSセンサや、コンフォーマルな誘電体膜形成を活用したシリコンキャパシタの製造技術を獲得し、技術ポートフォリオの多様性を拡張してきました。SAWフィルタ・MEMSセンサ・シリコンキャパシタの三本柱が技術の広がりを牽引し、新材料導入やプロセス強化を起点とする段階的な変化を積み重ねています。

現在は、デバイス設計・プロセス・分析技術が連携し、プロセスインテグレーションを核に既存技術と新規自社プロセスを組み合わせ、製品ごとに最適なフローを迅速に再構成できる体制を確立しています。今後は、異種材料・異種プロセスのさらなる融合や新材料の成膜技術開発を推進し、変化する市場要求に応えながら競争力の継続的な強化を図っていきます。
