技術の実用例 ～製品紹介～ 5GからIoTまで対応！最先端SAWデバイス

ムラタのSAWデバイスは、業界トップクラスの「高性能化」と「小型化」を同時に実現する独自技術を備えていることが強みです。

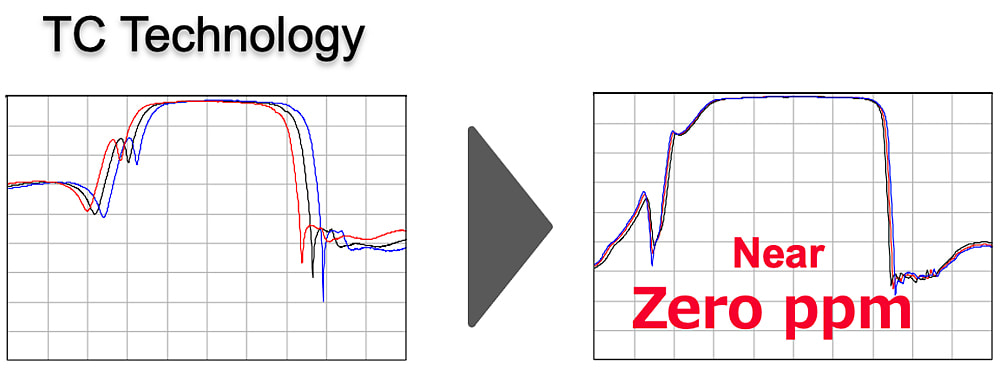

• 高性能化：本来、SAWデバイスは、温度変化による特性変動の影響を受けやすいですが、ムラタでは、これを最小限に抑えるTC-SAW（Temperature Compensated SAW）技術を確立しています。従来品が-50ppm/°C程度の温度特性を持つのに対し、ゼロppmに近い温度安定性を実現しています。

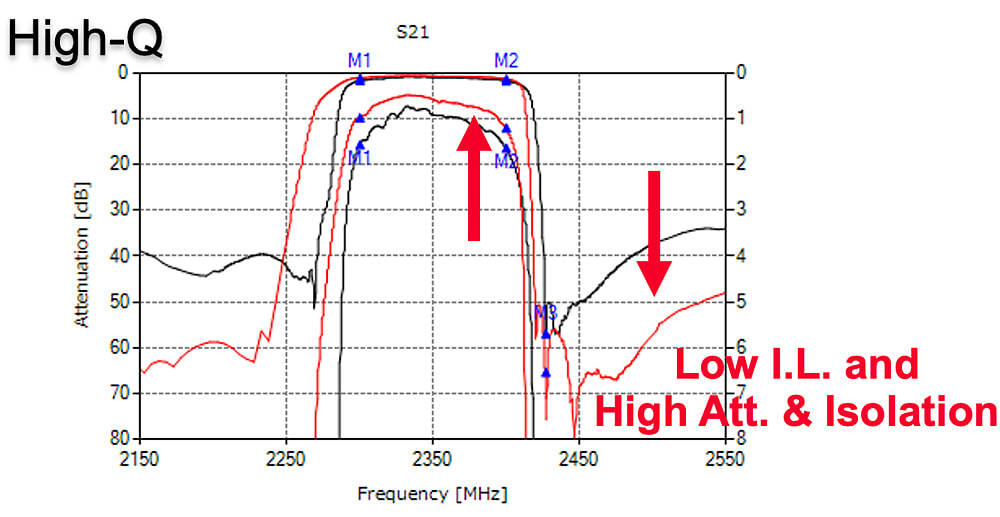

  さらに、従来SAWでは対応が困難でバルク弾性波デバイス（BAW）が主流だった高難度領域にも、優れたQ特性・温度安定性・高放熱性を持つI.H.P. SAWの開発・量産化によって、対応可能としています。

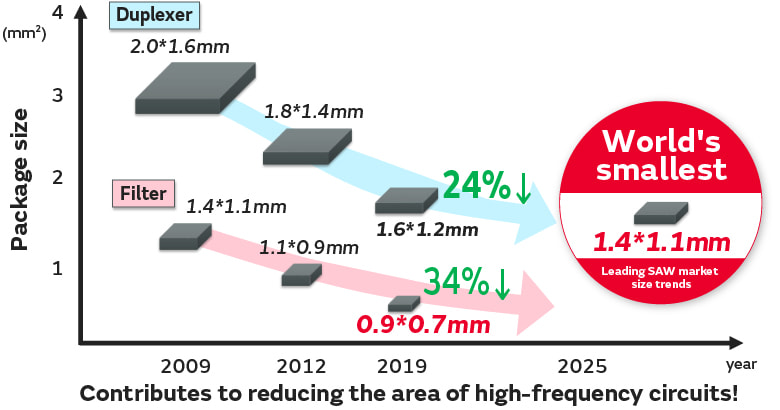

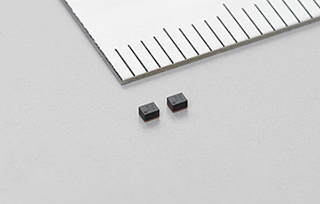

• 小型化：設計の最適化と進化したパッケージング技術により、チップサイズを大幅に小型化しています。具体的には、Single Filterでは0907サイズ（0.9mm × 0.7mm）において世界最小^※、Duplexerでは1411サイズ（1.4mm × 1.1mm）、Quadplexerでは1612サイズ（1.6mm × 1.2mm）を実現しています。これにより、限られたスペースに高性能なデバイスを搭載することが可能となり、スマートフォンやウェアラブルデバイスなど、さまざまな製品に適用されています。

※ Link: 当社調べ。2019年6月末時点。

ムラタのSAWデバイスは、通信技術の進化に伴い、ほぼすべての新しいセルラー通信周波数に対応したラインアップを揃え、かつ製品の小型化を実現してきました。

最初にセラミックパッケージ封止タイプを立ち上げ、その後CSP（チップサイズパッケージ）技術を導入することでコンパクト化しています。CSPタイプにおいても、2010年と比較して製品の面積を半分以下に縮小しています。更に最新の技術であるI.H.P SAWを開発し、より高い性能と放熱性を実現しています。

また、公規格の改定により、新しいセルラー通信周波数が次々と登場する中で、CA（キャリアアグリゲーション）やEN/DC（E-UTRA NR Dual Connectivity）の5G技術への対応では、複数バンドの送受信フィルタを1つのパッケージで実現するマルチプレクサを量産しています。このように、ムラタのSAWデバイスは、常に進化を続ける通信市場に柔軟かつ迅速に対応し、顧客ニーズに応える製品を提供しています。

SAWデバイスは、携帯電話に加え、Wi-Fi^TMルーター・GNSS（全地球航法衛星システム）・スマートウォッチといったウェアラブル端末・IoTデバイス・スマート家電・モビリティなど、幅広い分野で活用されています。

特に、GNSSのように高い周波数選択性や微弱信号の取り扱いが求められる用途では、SAWデバイスの持つ高選択性が重要な役割を果たしています。

さらに、新しい通信方式として宇宙衛星を利用した非地上系ネットワーク（NTN）が実用化されており、既存のセルラー通信と同様にSAWデバイスの高選択性が不可欠です。

今後も、無線通信の多様化・高度化に伴って、その用途領域はさらに拡大していくことが見込まれます。
